ВАРИАНТЫ КРОВЕЛЬ ДЛЯ ДОМА ИЗ ГАЗОБЕТОНА

Основание крыши воспринимает нагрузки от веса покрытия, снеговые и ветровые нагрузки, передовая их на несущие стены здания. Гидроизоляционное покрытие препятствует проникновению осадков в помещения дома.
В зависимости от угла наклона кровли подразделяются на плоские и скатные. Минимальный уклон для плоских кровель – i=0,015 (1,5% или 1,5 см на 1 метр длины – для двухслойных кровельных ковров), i=0,025 (2,5% – для однослойных кровельных ковров). Минимальный уклон для скатных кровель зависит от вида гидроизоляционного материала. Для мягкой черепицы типа «Ruflex» или «Shinglas» – 11,3 градусов. Для металлочерепицы или профлиста – не менее 12 градусов. Для гидроизоляции из штучных материалов (полимерпесчаной или керамической черепицы) – не менее 22 градусов. Максимальный уклон кровли из листовых материалов может составлять 90 градусов.
Для рулонных кровельных материалов максимальный уклон ограничен 50%.Несущее основание кровли может быть выполнено в двух вариантах: в виде стропильной системы (металлической или деревянной – для скатных кровель); в виде ж/б плиты или стяжки, сборных стяжек из листовых материалов (для плоских кровель).

В малоэтажном домостроении основанием для неэксплуатируемых плоских кровель чаще всего являются листовые материалы – фанера, ОСП, фиброцементная плита или плоский шифер, которые укладываются на деревянную обрешетку по несущим балкам. Плоские кровли в домах из газобетона выполняют, как правило, совмещенными (т.е. без устройства чердака). Утеплитель располагают между несущими балками покрытия с дополнительным контрутеплением балок понизу.Гидроизоляционное покрытие плоских кровель – битумно-полимерные рулонные материалы (БМП) или полимерные мембраны (EPDM,ТПО или ПВХ). Технологии применения данных материалов подробно описаны производителями в соотвествующих «Руководствах по монтажу». Что касается нормативных документов, то на данный момент в строительстве действует Свод правил – СП 17.13330.2011 «Кровли».Далее мы подробнее остановимся на некоторых видах покрытия для плоской кровли.

Гидроизоляционное покрытие из БМП традиционно устраивается в два слоя, за редким исключением (Техноэласт Титан SOLO и Техноэласт SOLO укладываются в один слой). Гидроизоляция приклеивается к основанию огневым способом при помощи газо-пламянного оборудования, либо при помощи мастики. Для наилучшего сцепления ковра с основанием поверхность стяжек необходимо грунтовать битумными грунтовками. БПМ приклеиваются к основанию снизу-вверх параллельно карнизу с нахлестом ковра не менее 100мм. Второй слой приклеивается к первому со смещением швов в полрулона (или не мене 200мм). Запрещается устройство примыканий к вертикальным поверхностям под углом в 90 градусов. Для этого по периметру примыкания необходимо устройство «отбортовки» в 45 градусов. Высота примыканий зависит от снегового района, в котором расположен дом, но не менее 350мм. Верхний слой ковра из БПМ должен иметь бронирующую защитную посыпку из минеральной крошки для защиты ковра от УФ и механических повреждений.

При выборе БПМ стоит обратить внимание на такие показатели как тип армирующего слоя и гибкость на брусе. От прочности армирующего слоя БПМ напрямую зависит его прочность на разрыв, а также долговечность материала. Стеклохолст обладает наименьшей прочностью на разрыв и имеет наименьшую стоимость. Стеклоткань – основа для материалов среднего класса. Полиэстер – армирующая основа премиум класса, обладающая высокой прочностью на растяжение, которая, в отличие от двух предыдущих, имеет наибольшую величину удлинения при растяжении.

Гибкость на брусе – величина, характеризующая качество битума покрытия, точнее его хрупкость при отрицательных температурах. Эластичность БПМ при отрицательных температурах обеспечивается за счет полимерных добавок – модификаторов, которые вводятся в состав битумов (СБС-модификаторы). Материалы эконом класса имеют гибкость на брусе до -5 градусов С. Средний класс БПМ – -10 -15 градусов С. Материалы премиум класса имеют гибкость на брусе -20-25 градусов С.

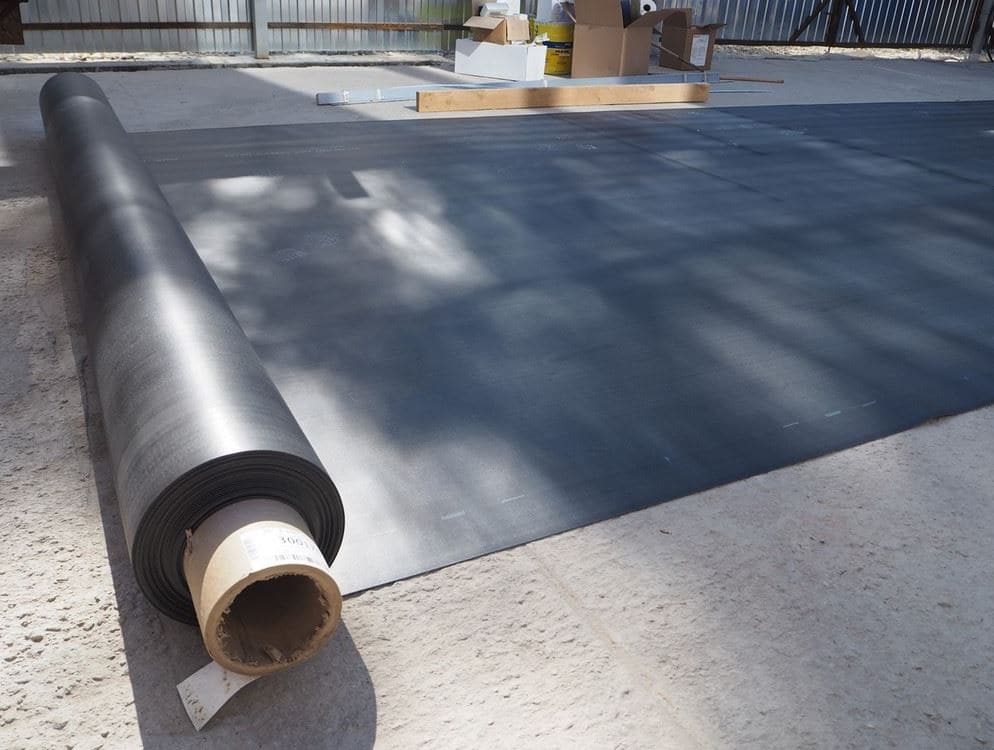

EPDM мембраны – это кровельная резина (синтетический каучук). Отличительное свойство данной гидроизоляции – высокое относительное удлинение до 600% и эластичность. Резиновые мембраны производятся без армирующего и бронирующего слоя. Они имеют небольшую толщину 1,2-3,0 мм, темно-серый цвет и являются сильногорючим материалом (Г4). Данный вид гидроизоляционного покрытия устраивается в один слой со сплошным приклеиванием или точечным креплением к основанию. Может укладываться на кровельное основание без приклейки к основанию с обязательным пригрузом гравием или плиткой (балластная кровельная система). Правила монтажа аналогичны БПМ. Разница в том, что для приклейки полотен мембраны используется резиновый клей, наносящийся на обе поверхности склеиваемых полотен, которые затем прокатывают каучуковыми роликами.

ПВХ мембраны на основе пластифицированного поливинилхлорида имеют армирующий слой из стеклосетки. Антипирены, входящие в состав мембраны снижают ее горючесть до Г1 (слабогорючий материал).Верхний слой мембраны имеет светло-серый цвет и характерное рифление (текстуру) – это повышает отражающую способность мембраны и позволяет максимально защитить от воздействия ультрафиолета. Толщина ПВХ мембран небольшая – 1,2…1,8мм. Гибкость на брусе у данного вида мембран ничем не хуже БПМ премиум класса – 25 градусов С. Производители мембраны, заявляют гарантированный период службы такой гидроизоляции не менее 35 лет (Sikaplan, Protan).

Полотна ПВХ мембраны склеиваются друг с другом при помощи горячего воздуха. Для этого используются кровельные сварочные аппараты типа «Варимат» и ручные промышленные фены. Прочность сварного шва при правильной настройке температуры и скорости сварочного аппарата не уступает прочности самого полотна. При работе в холодный период года и межсезонье сложно подобрать оптимальные настройки «Варимату» из-за больших перепадов утренних и дневных температур, порывов ветра. В результате чего добиться качественного сварного шва сложнее.
Гидроизоляционные покрытия на основе модифицированного поливинилхлорида применяются в кровельных системах с механическим креплением к несущему основанию и балластных кровельных системах.

ТПО мембраны выпускаются на основе термопластичных полиолефинов. Они имеют основу из полипропилена, и в своем составе не содержат пластификаторов. Поэтому долговечность этих материалов выше, чем ПВХ. Они также обладают высокой химической стойкостью. Однако ТПО мембраны обладают более высоким коэффициентом теплового линейного расширения, что приводит к появлению волн на мягкой кровле с механическим креплением. Кроме того у них, как правило, хуже противопожарные характеристики. Поэтому ТПО мембраны применяются в большинстве случаев в балластных системах, где эти недостатки компенсируются способом укладки. Подобные мембраны выпускаются с начала 90-х годов. Прогнозируемый срок их службы не ограничен (при соблюдении нормальных условий эксплуатации).Производители мембран в качестве основания под гидроизоляционный ковер допускают применение жестких минераловатных плит (например, ТехноРуф В60, или ППЖ200), пенополиуретановых или пенополистирольных плит. Поверх утеплителя укладываются полотна мембраны, которые крепятся к несущему основанию в швах полотен при помощи кровельных дюбелей типа «Термоклип». При укладке мембран на пенополистирольное основание для исключения прямого контакта между материалами следует использовать разделительный слой из геотекстиля.

У этой системы есть один существенный минус. Кровельную мембрану на основании из теплоизоляционных плит очень легко повредить, проколоть или порвать. Дело в том, что минераловатная плита даже плотностью 200 кг/м3 очень плохо воспринимает точечные нагрузки. Она может нести высокие нагрузки, но только распределенные по всей площади плиты. Поэтому при монтаже и эксплуатации таких кровель особое внимание нужно уделять мерам защиты мембраны от механического повреждения (работать в кровельной обуви с гладкой подошвой и т. д.).

Встречаются также случаи, когда плоские кровли используются в качестве террас или «зелёных» кровель. Такой тип кровель называется эксплуатируемыми. Несущим основанием для таких кровель является железобетонная плита, которая характеризуется высокой несущей способностью. Утеплитель располагается поверх ж/б основания и воспринимает нагрузку от вышележащих слоев. В то время как гидроизоляция может располагаться как над утеплителем, так и под ним (инверсионная кровельная система). К утеплителю предъявляются жесткие требования по прочности и водонепроницаемости, поэтому минераловатные плиты при устройстве инверсионных эксплуатируемых кровель не применяются. Для теплоизоляции рекомендуется применять экструдированный пенополистирол, который обладает высокой прочностью на сжатие и практически нулевым водопоглощением.

Существует еще один вид плоских кровель – мастичные кровли. Гидроизоляционное покрытие у них состоит из многослойной полимерной пленки, наносимой сплошным ковром в несколько слоев. Покрытие обязательно армируется материалами с не гниющей основой, например, стеклосеткой или волокнами полиэстера.

Мастика наносится на хорошо подготовленное основание слоями. После затвердевания образуется монолитная гидроизоляционная пленка. Основной проблемой такого кровельного покрытия является неравномерность слоя гидроизоляции. Ведь задать и выдержать необходимую толщину покрытия при производстве работ крайне затруднительно.Широкого применения в малоэтажном домостроении плоские кровли в нашем регионе не получили. Связано это в первую очередь с тем, что большинство застройщиков воспринимают данный тип покрытия как ненадёжный и эстетически неприглядный вариант кровли, имея свой личный негативный опыт эксплуатации гаража или подсобки с плоской крышей из рубероида. Люди до сих пор ремонтируют кровли своих гаражей по-старинке, и большинство не имеет представления о том, что материалы и технологии со времен «рубероида» уже лет как на тридцать шагнули вперед.

Профлист изготавливается прокатом вальцами гладкого оцинкованного стального листа толщиной 0,5-0,9мм. Высота волны применяемого профлиста зависит от нагрузки на кровлю и шага обрешетки. В индивидуальном доме чаще всего используется профлист С-21 (высота волны 21мм), при этом шаг обрешетки составляет 300-400мм. Профилированные листы изготавливают длиной до 12м, габаритная ширина, как правило, не превышает 1,05м.

Крепление листа к обрешетке осуществляется кровельными саморезами или гвоздями в волну. Монтаж кровли начинается с крепления карнизных и ендовых планок, затем монтируются листы снизу вверх с обязательным нахлестом листов как в продольном, так и в поперечном направлениях. После монтажа профлиста монтируются торцевые планки, планки примыкания и коньки, проходные и вентиляционные элементы.При работе с профлистом даже на сложных кровлях в отход идет сравнительно небольшое количество материала. Благодаря тому, что гофры листа имеют постоянные размеры и расположены с одинаковым шагом по ширине, при монтаже кровли из профлиста можно повторно использовать обрезки.

Резка листов производится ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями. Места срезов, сколов и повреждений защитного слоя должны быть окрашены специальной краской для предохранения листа от коррозии. Для резки металла не стоит использовать уголшлифовальную машинку с абразивными кругами (болгарку). УШМ имеет высокие обороты и при контакте с металлом от перегрева происходит отгорание защитного лакокрасочного покрытия, не говоря уже про образование искр, которые при попадании на лист также прожигают краску.Область листа вдоль среза рекомендуется покрыть лакокрасочным покрытием в цвет кровли. Краска-аэрозоль выпускается в баллончиках, и для ее нанесения не требуется иметь специальное оборудование.Стоимость профлиста невысокая, ассортимент и цветовая гамма выпускаемой продукции разнообразна. Монтаж кровли из профлиста при его малом весе не составляет никаких сложностей. Все это позволило заслужить профлисту звание самого популярного листового кровельного материала для современного дома.

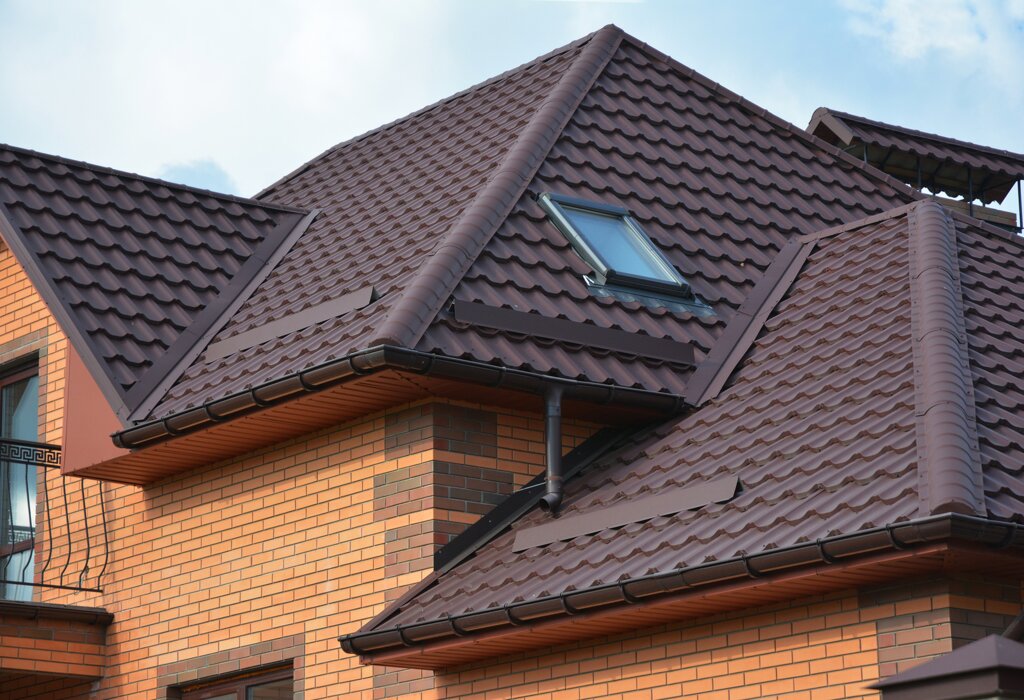

Металлочерепица имеет более современный эстетический внешний вид, нежели профлист. Выпускается в виде листов длиной от 2,5м до 4 (6,05)м при габаритной ширине 1,15-1,185м. Толщина листа 0,5-0,6мм. Металлочерепица имеет волны как в поперечном, так и в продольном направлениях. По форме листы разделяются на несколько видов: «Монтеррей», «Супермонтеррей», «Супермонтеррей Люкс», «Люкс» (у разных производителей свои названия).

В качестве обрешетки используется брусок 40х90мм, 32х100мм, доска 180х25мм с шагом 300-350мм в зависимости от шага поперечных ребер листа. Вдоль карнизов и ендов устраивается сплошная обрешетка. Крепление листов металлочерепицы, в отличие от профлиста осуществляется не в волну, а в желоб под поперечным ребром листа. На квадратный метр покрытия требуется 6-8 кровельных саморезов.Последовательность монтажа кровли из металлочерепицы аналогична профлисту. Для дополнительной герметизации коньков применяются специальные коньковые уплотнители.

Листы металлочерепицы и профлиста могут иметь различные защитные покрытия: полиэстер, PVDF (полидифторионад), пурал (линейка покрытий ЗАО Профсталь). Они наносятся небольшим слоем и имеют толщину 25-50мкм. Покрытия премиум класса – AGNETA, PRISMA, CLOUDY, ВИКИНГ, ECOSTEEL (ЗАО МеталлПрофиль) производятся за рубежом в Великобритании, Швеции. Покрытие AGNETA имитирует медную кровлю. PRISMA имеет оттенки цветов-металликов. CLOUDY имитирует неповторимый рисунок обжига керамики глиняной черепицы. ВИКИНГ имеет шероховато-матовую структуру поверхности. ECOSTEEL имитирует рисунок натурального дерева. Некоторые покрытия имеют дополнительную антикоррозионную защиту из алюцинка. Современные покрытия обеспечивают металлочерепице стойкость высокой температуре, обеспечивают устойчивость к коррозии, блеск и стойкость цвета.

Металлочерепица имеет один существенный недостаток – большой процент обрезков. Чем сложнее кровля, тем большее количество материала приходится удалять в обрезки. Отходность гидроизоляционного покрытия может достигать 50%. Для этого поверху стропил расстилается ветрозащитная пленка с необходимым зазором полотен и устраивается вентиляционный зазор между стропилами и обрешеткой. Для этого вдоль стропил набивается брусок 40х40мм или 50х50мм (с высотой не менее 25мм).

Мягкая черепица состоит из отдельных гонтов длиной 1м и шириной 250-350мм. Этот вид гидроизоляции для скатных кровель по своей структуре является аналогом БПМ среднего и премиум класса. Нижний слой выполнен из модифицированного битума, на который нанесен клеящий слой, закрытый пленкой. Центральный слой – армирующая основа стеклохолст. Сверху слой модифицированного битума, в который втоплено декоративное покрытие из минеральной крошки. Гонт может иметь различное очертание и форму: Соната, Аккорд, Трио, Танго, Джаз (Shinglas). Внешний вид гибкой черепицы роскошный. За счёт кровли из мягкой черепицы можно придать дому неповторимый вид.
Монтаж гибкой черепицы отличается от монтажа листовых материалов. Обрешетка обязательно должна быть сплошной (из досок, влагостойкой фанеры, ОСП-3). Сначала монтируются металлические карнизные планки, затем приклеиваются ендовые ковры с их последующим креплением кровельными оцинкованными гвоздями к обрешетке. В зависимости от угла скатов кровли устраивается либо сплошной подкладочный ковер, либо усиливаются подкладочным материалом слабые места кровли: карнизы, ендовы, коньки и торцы. Гидроизоляционное покрытие монтируется начиная с коньково-карнизной черепицы, которая крепится непосредственно по карнизам кровли. Каждый гонт приклеивается к основанию и дополнительно крепится кровельными гвоздями. В последнюю очередь монтируются коньки, торцевые планки, проходные и вентиляционные элементы. Места стыка гонтов с ендовами дополнительно проклеиваются мастикой. Расход кровельный гвоздей – 0,1 кг/м2.

Каждый производитель имеет свою линейку расцветок и форм гонтов. Срок службы гидроизоляции из мягкой черепицы 25-50 лет.Гибкая черепица больше всего подходит для монтажа гидроизоляции кровель сложной формы, с ней легко работать, а обрезки не превышают 3-5%.При монтаже подобной кровли важно соблюдать технологию и помнить, что при температуре воздуха ниже +5 градусов С монтаж гибкой черепицы запрещен.

Композитная черепица пришла на смену натуральной керамической черепице и имеет в отличие от своего предшественника значительно меньший вес – 6,22 кг/м2 (легче керамической в 6 раз). Основа элемента – стальной лист, защищенный алюцинком, толщина металла 0,45 мм, слой алюцинка – 40 микрон (150 г/ м кв.) с каждой стороны. Алюцинковое покрытие повышает стойкость к коррозии в 8 раз по сравнению с обычным цинковым покрытием. Состав слоев композитной черепицы представлен на рисунке справа. Внешняя сторона композитной черепицы покрыта цветными гранулами натурального камня, которые создают эффект благородной фактуры кровли. Покрытие также служит надежной защитой от ветра, шума и осадков.

Композитная черепица выпускается в виде гонтов 1320х410мм (Gerard Classic). Высота верхней полки – 28мм, нижней – 25мм. Шаг обрешетки 370 мм. Это кровельное покрытие имеет высокую стоимость (около 1000 руб./м2) и, безусловно, относится к материалам премиум класса.Ондулин представляет собой волнистые битумные листы с армирующей основой из кровельного картона или целлюлозных волокон.

Лицевая часть ондулина покрывается смолой и минеральным пигментом. Размеры листов следующие: длина – 2м, ширина – 0,96м при толщине листов 3мм. На лист в поперечном направлении приходится по 10 волн. Гарантированный срок службы при соблюдении технологии монтажа до 15 лет.Этот листовой кровельный материал можно отнести к гидроизоляционным покрытиям эконом класса по нескольким критериям: низкой цене (около 200 руб./м2), не презентабельному внешнему виду, сравнительно небольшому сроку службы. Армирующий слой ондулина весьма недолговечен и подвержен гниению. А применяемые битумы для данного типа волновых листов не отличаются высокими показателями гибкости на брусе.

Монтаж кровельного покрытия из ондулина аналогичен монтажу профлиста. Крепление листов к обрешетке осуществляется при помощи кровельных саморезов с окрашенной шляпкой и резиновым уплотнителем или кровельными гвоздями.Применение ондулина при устройстве кровель в домах из газобетона не целесообразно, он больше подходит для небольших дачных домиков, срок службу которых сопоставим со сроком службы самого листового материала.

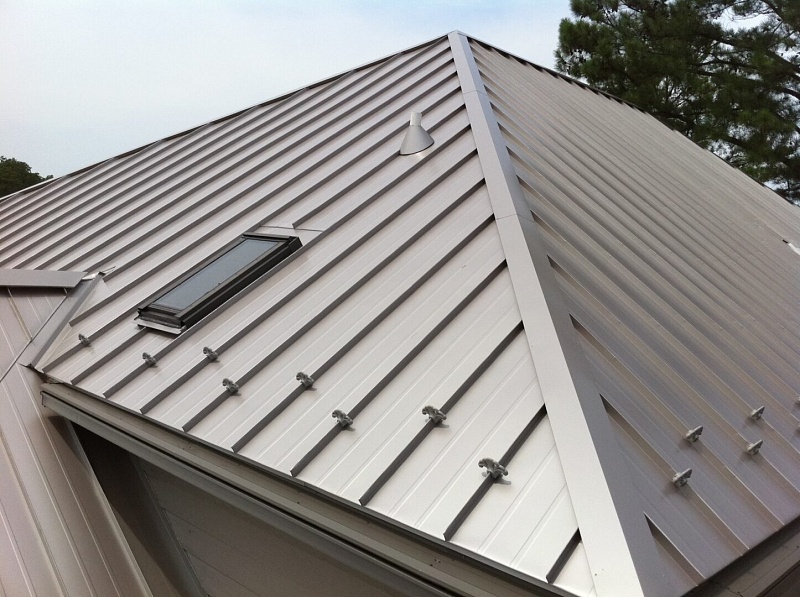

Фальцевая кровля монтируется из гладких оцинкованных металлических листов небольшого размера с подготовленными или неподготовленными краями при толщине листов 0,5-1,0 мм. Неподготовленные края листов загибаются при помощи ручного или гибочного станка в замок (как это делалось до появления в продаже готовых фальцевых картин). При монтаже кровельного покрытия стык двух листов обжимается с помощью ручных зажимов, образуя стоячий или лежачий фальц. Фальц выполняется в виде одинарного или двойного замка. Шаг замков фальцевой кровли 500-600мм в зависимости от размеров применяемого гладкого листа или готовых картин.

Для фальцевой кровли требуется устройство сплошной обрешетки, т.к. гладкий металлический лист практически не имеет никакой жесткости на изгиб. При использовании готовых фальцевых панелей возможно устройство проряженной обрешетки из брусков 50х50мм, досок 100х32мм или металлических профилей.Крепление картин к обрешетке производится при помощи самонарезающихся винтов или специальных кляммеров (в зависимости от типа замков). В любом случае, крепление картин фальцевой кровли должно исключать устройство сквозных отверстий вне зоны замковых соединений.
